Высоковольтное оборудование: классификация, принципы работы и требования

Классификация высоковольтного оборудования

В зависимости от функционального назначения ВО делится на несколько больших групп:

1. Коммутационные аппараты

Предназначены для включения и отключения электрических цепей под нагрузкой или в аварийных режимах.

• Высоковольтные выключатели — способны отключать токи короткого замыкания (КЗ). По среде гашения дуги делятся на:
  • Масляные (устаревшие, редко применяются);
  • Воздушные (для открытых распределительных устройств);
  • Вакуумные (наиболее распространены в сетях 6–35 кВ);
  • Элегазовые (SF₆) — применяются при напряжениях 110 кВ и выше.
• Разъединители — не предназначены для коммутации под нагрузкой; служат для создания видимого разрыва цепи при отключённом выключателе.
• Выключатели нагрузки — коммутируют рабочие токи, но не токи КЗ; часто используются в комплекте с предохранителями.

2. Аппараты защиты

• Токоограничивающие реакторы — снижают ток КЗ до допустимого уровня;
• Ограничители перенапряжений (ОПН) — заменяют разрядники; защищают оборудование от импульсных перенапряжений (грозовых и коммутационных);

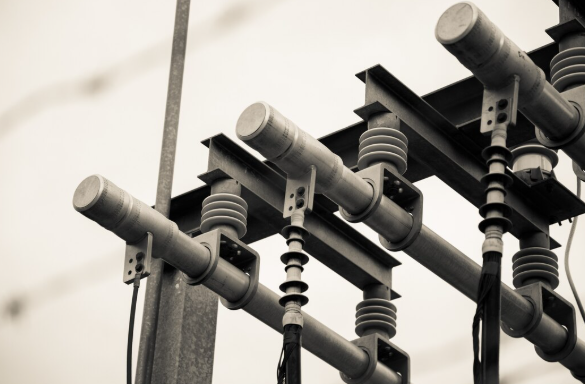

• Предохранители высоковольтные — простейшая, но надёжная защита от перегрузок и КЗ в маломощных присоединениях.

3. Измерительные и вспомогательные устройства

• Трансформаторы тока (ТТ) и напряжения (ТН) — обеспечивают гальваническую развязку и масштабирование сигналов для измерения и релейной защиты;
• Проходные и опорные изоляторы — обеспечивают механическую фиксацию и электрическую изоляцию токоведущих частей;
• Шинные мосты и сборные шины — распределяют мощность между присоединениями.

4. Комплектные устройства

• КРУ (Комплектные распределительные устройства) — блочные конструкции для внутренней установки (6–35 кВ);
• КРУН (с выкатными элементами) — позволяют выводить ячейку в ремонтное положение без снятия напряжения со сборных шин;
• КСО (Камеры сборные одностороннего обслуживания) — упрощённый вариант для небольших ТП;
• ОРУ (Открытые распределительные устройства) — для напряжений 110 кВ и выше, размещаются на открытом воздухе.

Физические и конструктивные принципы работы

Работа высоковольтного оборудования основана на нескольких ключевых физических процессах:

1. Гашение дуги — при размыкании контактов в цепи с индуктивной нагрузкой возникает электрическая дуга. Её гашение достигается за счёт:
   • Быстрого растяжения и охлаждения (в воздушных выключателях);
   • Деионизации в вакууме (давление ~10⁻⁴ Па — ионизация невозможна);
   • Подавления в элегазе (SF₆ обладает высокой электроотрицательностью, «захватывает» свободные электроны).
2. Изоляция — обеспечивается комбинацией:
   • Воздушных промежутков (в ОРУ);
   • Твёрдых изоляторов (фарфор, стекло, композитные полимеры);
   • Жидких сред (трансформаторное масло);
   • Газов (SF₆, смеси на основе N₂ и CO₂ — как экологичные заменители).
3. Тепловой контроль — при протекании тока выделяется тепло (по закону Джоуля–Ленца). Для его отвода используются:
   • Ребристые поверхности контактов;
   • Принудительная вентиляция;
   • Масляное или водяное охлаждение (в мощных трансформаторах и реакторах).

Нормативные требования: ПУЭ, ПТЭЭП, ГОСТ

Эксплуатация ВО регламентируется строгой нормативной базой:

• ПУЭ (Правила устройства электроустановок), гл. 4.2 — требования к распределительным устройствам 6–35 кВ: расстояния до ограждений, заземление, маркировка;
• ПТЭЭП (Правила технической эксплуатации) — регламентирует:
  • Периодичность осмотров (не реже 1 раза в месяц);
  • Испытания изоляции (мегаомметром и повышенным напряжением);
  • Проверку характеристик выключателей (время включения/отключения, синхронность фаз).
• ГОСТ 14693-2015 — технические условия на КРУ внутренней установки;
• ГОСТ 34275-2017 — требования к вакуумным выключателям до 35 кВ.

Особое внимание уделяется заземлению: сопротивление заземляющего устройства в электроустановках до 35 кВ не должно превышать 4 Ом (для ТП с нейтралью 6–10 кВ — 10 Ом, согласно ПУЭ п. 1.8.39).

Особенности эксплуатации и обслуживания

Работа с ВО требует строгого соблюдения правил:

• Допуск — только для персонала с группой по электробезопасности не ниже IV (в установках до 1000 В — III);
• Перед работой — снятие напряжения, проверка отсутствия напряжения, наложение заземлений, ограждение рабочего места;
• Запрещено приближаться к неограждённым токоведущим частям на расстояние менее:
  • 0,6 м — в установках до 35 кВ;
  • 1,5 м — в установках 110 кВ;
  • 2,0 м — в установках 220 кВ.
• Обязательна фиксация положения разъединителей («включено»/«отключено») и блокировка от ошибочных действий (механическая, электрическая, программная).

Современные КРУ оснащаются системами АСУ ТП, позволяющими дистанционно контролировать параметры: ток нагрузки, температуру контактов, состояние дугогасительной камеры. Это снижает количество плановых осмотров и повышает оперативность реагирования.

Рынок поставок и роль специализированных компаний

На российском рынке высоковольтное оборудование поставляется как зарубежными (Siemens, Schneider Electric, ABB), так и отечественными производителями («Электроаппарат», «ЧЭАЗ», «Уралэлектротяжмаш»). Важную роль играют компании-дистрибьюторы и системные интеграторы, обеспечивающие не только поставку, но и техническую экспертизу, пусконаладку, обучение персонала.

Примером такой компании является «Люмторг» — участник энергетического рынка, специализирующийся на комплектации объектов электросетевого хозяйства. В ассортименте — КРУ, выключатели, трансформаторы тока, ОПН, шинные мосты, а также комплектующие для модернизации действующих подстанций. Особое внимание уделяется совместимости оборудования с действующими стандартами (включая требования к импортозамещению) и локальной адаптации — например, к климатическим условиям Сибири или Дальнего Востока. Работа таких компаний позволяет заказчикам сократить сроки ввода объектов и избежать ошибок на этапе проектирования.

Тенденции развития

• • Цифровизация — внедрение «цифровых» ТТ/ТН (IEC 61850-9-2), интеллектуальных электронных устройств (IED);
  • Экологизация — отказ от SF₆ в пользу смесей на основе чистого воздуха или фторированных кетонов;
  • Модульность — блочно-модульные подстанции (БМП), собираемые на площадке за 2–3 дня;
  • Повышение дугостойкости — ячейки КРУН, выдерживающие внутреннюю дугу 25 кА в течение 1 сек.

Высоковольтное оборудование — это не просто «железо под напряжением», а сложная, многоуровневая система, где каждый элемент выполняет строго определённую функцию: от гашения мощной электрической дуги до передачи сигнала в цифровую защиту. Его надёжность обеспечивается сочетанием инженерных решений, строгих нормативов и грамотной эксплуатации. Современные тенденции — цифровизация, экологичность, модульность — не отменяют базовых принципов безопасности, а лишь делают их более прогнозируемыми и контролируемыми. В конечном счёте, от качества и корректного выбора высоковольтного оборудования зависит не только бесперебойность энергоснабжения, но и жизнь людей — и поэтому к нему всегда требуется не просто техническое, но и этическое отношение.
