Виды РТИ из фторкаучука, силикона и нитрила: как выбрать материал для уплотнений
Выбор материала для резинотехнических изделий — решающий фактор надёжности уплотнений в промышленном оборудовании. От состава резиновой смеси зависят стойкость к рабочей среде, диапазон рабочих температур и срок службы детали. Ошибка на этапе подбора приводит к преждевременному износу и утечкам. Узнать о доступных типах уплотнений из различных каучуков можно в разделе резинотехнические изделия — там представлены изделия для условий эксплуатации различной сложности.
В современной промышленности наиболее востребованы три типа синтетических каучуков для уплотнительных РТИ: нитрильный (NBR), силиконовый (VMQ) и фторкаучук (FKM/Viton). Каждый из них обладает своим набором свойств, определяющих область применения. Понимание различий между этими материалами позволяет сделать правильный выбор для конкретного оборудования.
Нитрильный каучук (NBR): универсальный материал для масляных сред
Нитрильный каучук — наиболее распространённый материал для производства уплотнительных резинотехнических изделий в машиностроении и нефтегазовой отрасли. Изделия из NBR обладают высокой стойкостью к маслам, топливу, углеводородным газам и смазочным жидкостям. Именно поэтому нитрильные кольца, манжеты и прокладки широко используются в насосах, компрессорах, редукторах и гидравлических системах.
Диапазон рабочих температур нитрильных изделий составляет от −40 до +120 °C. При температурах выше +120 °C нитрил начинает терять эластичность и ускоренно стареть. В агрессивных химических средах — кислотах, щёлочах, полярных растворителях — NBR нестоек и не применяется.
Нитрильные РТИ выпускаются в широком ассортименте: кольца, манжеты, сальники, прокладки, втулки, шланги и другие элементы. Они доступны по цене, соответствуют требованиям ГОСТ и международных стандартов, хорошо поддаются формованию в пресс-формах.
Маслобензостойкий нитрил: специальные смеси МБС
Отдельную категорию составляют маслобензостойкие (МБС) изделия из нитрильного каучука. Состав таких резиновых смесей оптимизирован для работы с нефтепродуктами, маслами и бензинами. МБС широко применяются в автомобильной промышленности, на нефтеперерабатывающих предприятиях и в авиации.
Изделия из МБС обладают повышенной прочностью и устойчивостью к набуханию в углеводородных средах. Они используются для изготовления прокладок под поддоны, сальниковых узлов, фланцевых уплотнений и рукавов для перекачки топлива. При работе в условиях умеренных температур (до +100…+120 °C) МБС является экономичной альтернативой фторкаучуку.
Силиконовый каучук (VMQ): широкий температурный диапазон
Силиконовые резинотехнические изделия выделяются прежде всего широким диапазоном рабочих температур: от −60 до +200 °C. Такие параметры делают их незаменимыми в условиях, где нитрил или EPDM не справляются с перепадами температур. Силиконовые уплотнения применяются в пищевой промышленности, медицине, фармацевтике и в бытовых приборах — стиральных машинах, пылесосах, духовых шкафах.
Главное преимущество силикона — биологическая инертность и допустимость контакта с продуктами питания. Это подтверждается соответствующими сертификатами, которые обязательны для поставщиков в пищевой и фармацевтической отраслях. Силиконовые изделия не оказывают влияния на вкус, запах и состав продуктов.
Ограничения силикона: невысокая стойкость к маслам, топливу, концентрированным кислотам и щелочам. В контакте с углеводородными средами силиконовые РТИ быстро набухают и теряют прочность. Механическая прочность силикона ниже, чем у нитрила или фторкаучука, поэтому он не подходит для узлов с высокими механическими нагрузками.
Фторкаучук (FKM/Viton): лучшая стойкость к агрессивным средам
Фторкаучук (FKM) — материал для самых сложных условий эксплуатации. Изделия из Viton и аналогичных фторэластомеров стойки к воздействию агрессивных химических веществ, концентрированных кислот, ароматических углеводородов, хлорированных растворителей и агрессивных нефтепродуктов. Диапазон рабочих температур — от −20 до +200 °C, а для специальных компаундов (GFLT, GF) — до −40 °C.
Фторкаучуковые РТИ широко применяются в нефтегазовой и нефтехимической отрасли: в компрессорах, перекачивающих углеводородные и кислые газы, в системах газовых уплотнений, химических реакторах и технологических трубопроводах. Они обеспечивают надёжную герметизацию при высоких давлениях и экстремальных температурах.
Основной недостаток фторкаучука — высокая стоимость сырья и производства. Именно поэтому его применяют там, где нитрил или EPDM не обеспечивают нужных характеристик. Замена нитрильных изделий на фторкаучуковые оправдана, если условия эксплуатации выходят за рамки +120 °C или включают агрессивные химические среды.
EPDM: для воды, пара и воздуха
Этилен-пропиленовый каучук (EPDM) применяется для уплотнений в водяных, паровых и воздушных системах. Изделия из EPDM стойки к озону, атмосферным воздействиям, разбавленным кислотам и щелочам. Диапазон рабочих температур — от −50 до +150 °C.
EPDM не используют в контакте с нефтепродуктами, маслами и большинством углеводородных газов. Для таких сред необходимы нитрил или фторкаучук. Зато в трубопроводах горячей воды, системах парового отопления и коммунальной инфраструктуре EPDM — оптимальный выбор.
Сравнительная таблица материалов для уплотнительных РТИ
Для удобства выбора ниже приведена таблица с ключевыми характеристиками основных материалов. Она позволяет быстро сопоставить свойства и определить подходящий тип для конкретных условий.
| Материал | Температурный диапазон, °C | Стойкость к маслам/топливу | Стойкость к хим. средам | Типичное применение |
|---|---|---|---|---|
| Нитрил (NBR) | −40 … +120 | Высокая | Умеренная | Гидравлика, компрессоры, нефтяные среды |
| МБС | −30 … +120 | Очень высокая | Умеренная | Нефтепродукты, автомобильная техника |
| Силикон (VMQ) | −60 … +200 | Низкая | Умеренная | Пищевая промышленность, медицина, бытовые приборы |
| Фторкаучук (FKM/Viton) | −20 … +200 | Очень высокая | Очень высокая | Нефтегаз, химия, агрессивные газы |
| EPDM | −50 … +150 | Низкая | Высокая (вода, пар) | Водяные и паровые системы, коммуникации |
| Полиуретан (PU) | −30 … +80 | Высокая | Умеренная | Пневматика, высоконагруженные поршневые узлы |
Таблица показывает: каждый материал занимает свою нишу применения. Универсальных решений не существует. Правильный выбор материала возможен только при точном знании условий эксплуатации.
Как выбрать материал для уплотнений: пошаговый подход
Алгоритм выбора материала для уплотнительных РТИ состоит из нескольких шагов.
- Определить состав рабочей среды: масло, топливо, вода, пар, газ или химические вещества.
- Установить диапазон рабочих температур: минимальная при запуске и максимальная при пиковой нагрузке.

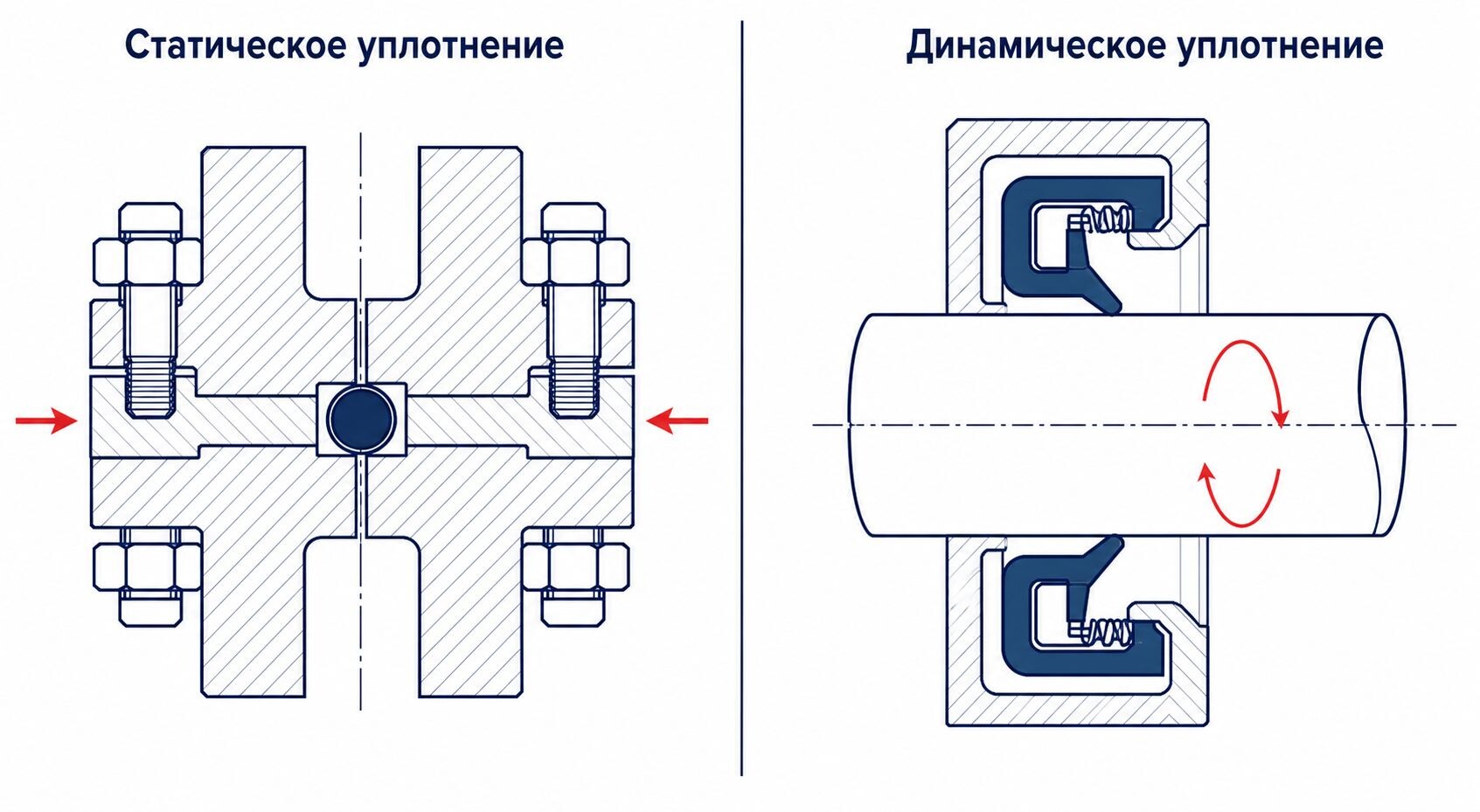

- Учесть рабочее давление и характер нагрузки: статическая или динамическая, циклическая или постоянная.
- Проверить требования отрасли: для пищевых сред — сертификаты, для нефтегаза — соответствие стандартам производства.
- Оценить срок службы и стоимость эксплуатации: более дорогой фторкаучук окупается при высокой стоимости простоев.
Соблюдение этих шагов позволяет подобрать оптимальный материал и избежать преждевременного износа уплотнений. Рекомендуется также учитывать рекомендации производителя оборудования и данные из технической документации.
Типичные ошибки при выборе материала РТИ
Одна из самых распространённых ошибок — замена оригинального материала на «похожий» без проверки совместимости со средой. Например, нитрильное кольцо вместо фторкаучукового в системе с ароматическими углеводородами быстро набухает и разрушается. Другая ошибка — применение силиконовых изделий в масляных средах, где они непригодны.
Важно проверять не только тип каучука, но и конкретный состав смеси. Разные компаунды одного каучука могут иметь разную стойкость к отдельным химикатам. Для ответственных узлов стоит запрашивать у производителей РТИ полные данные о химической стойкости используемых резиновых смесей.
