Волоконно-оптические технологии перестали быть привилегией крупных телекоммуникационных компаний и стали доступны предприятиям любого масштаба. Качественная реализация проектов ВОЛС требует соблюдения технологических норм и использования профессионального оборудования на всех этапах работ.
Комплексный монтаж волс включает проектирование трасс прокладку кабеля различными способами сварку оптических волокон с потерями менее 0,02 дБ монтаж соединительных муфт и кроссов с последующей сертификацией системы приборами Fluke. Централизованное управление сетями обеспечивает интеграцию медных структурированных кабельных систем волоконно-оптических магистралей IP-телефонии и систем безопасности в единое информационное пространство с совместимостью оборудования различных производителей.
Этапы реализации проекта ВОЛС
Проектирование линий связи
Разработка технической документации включает выбор оптимальных маршрутов прокладки расчет бюджета оптических потерь и определение мест установки кроссового оборудования. Инженеры учитывают особенности инфраструктуры объекта существующие коммуникации и перспективы развития сети. Проект содержит спецификации компонентов схемы прокладки и сметную документацию.
Прокладка оптического кабеля
Выбор способа прокладки зависит от условий объекта и требований заказчика. Подземная укладка в траншеях обеспечивает максимальную защиту от внешних воздействий. Воздушная прокладка по опорам электросетей отличается минимальными затратами и сроками реализации. Внутризданиевая прокладка выполняется в кабельных каналах лотках и трубах с соблюдением минимальных радиусов изгиба.
Сварка оптических волокон
Термическое соединение волокон производится профессиональными сварочными аппаратами с автоматическим центрированием сердцевин по технологии IPAAS. Типичное время сварки составляет семь секунд с последующей защитой соединения термоусаживаемой гильзой за пятнадцать-сорок секунд. Визуальная оценка качества и прогнозирование оптических потерь выполняется встроенной системой анализа изображений.
Способы прокладки кабеля
Подземная прокладка
Траншейный метод предполагает укладку бронированного кабеля на глубину от семидесяти сантиметров с засыпкой песчаной подушкой. Бестраншейная прокладка с использованием кабелеукладчиков или установок горизонтально направленного бурения позволяет проложить трассу под дорожным полотном без нарушения покрытия. Метод обеспечивает надежную защиту от механических повреждений и климатических воздействий.
Воздушная прокладка
Самонесущий диэлектрический кабель ADSS монтируется на опорах линий электропередач или связи с использованием специальных зажимов и арматуры. Технология отличается минимальными сроками реализации и доступной стоимостью работ. Кабель устойчив к атмосферным воздействиям но требует защиты от грозовых разрядов.
Кабельная канализация
Прокладка в существующих телефонных каналах или специально построенной канализации выполняется методом затягивания с помощью лебедки с ограничителем усилия. Кабель защищен от внешних воздействий и доступен для обслуживания через смотровые колодцы. Метод оптимален для городских условий с развитой инфраструктурой.
Типы оптических волокон
Одномодовое волокно
Сердечник диаметром девять микрометров передает один несущий световой сигнал с минимальным затуханием 0,33 дБ/км на длине волны 1310 нм и 0,2 дБ/км на 1550 нм. Технология обеспечивает передачу данных на расстояния до десятков километров без промежуточных усилителей. Одномодовые системы используются для магистральных линий связи и соединения распределенных объектов.
Многомодовое волокно
Сердечник диаметром пятьдесят или шестьдесят два с половиной микрометра передает несколько независимых световых сигналов по разным путям. Современные волокна типа OM3 и OM4 оптимизированы для скоростей до 100 Гбит/с на расстояниях до ста пятидесяти метров. Многомодовые системы применяются для внутризданиевых сетей центров обработки данных и кампусных инфраструктур.
Монтаж соединительных муфт
Подготовка кабеля к монтажу
Разделка волоконно-оптического кабеля включает удаление защитных оболочек освобождение оптических волокон и подготовку силового элемента. Модули с волокнами извлекаются из центральной трубки или повива и очищаются от гидрофобного заполнителя. Длина разделки рассчитывается с учетом типа муфты и количества волокон.
Сварка волокон в муфте
Каждое оптическое волокно освобождается от защитного покрытия на участке тридцать миллиметров скалывается прецизионным скалывателем и сваривается с соответствующим волокном другого конца кабеля. Сварное соединение защищается термоусаживаемой гильзой и укладывается в кассеты муфты с радиусом изгиба не менее сорока миллиметров. Измерения рефлектометром подтверждают качество каждой сварки.
Герметизация муфты
После укладки всех волокон муфта герметизируется термоусадкой полиэтиленового корпуса или механической стяжкой металлического кожуха в зависимости от конструкции. Герметичность защищает оптические соединения от проникновения влаги пыли и механических воздействий. Муфты размещаются в колодцах кабельной канализации или подвешиваются на опорах воздушных линий.
Оконечное оборудование ВОЛС

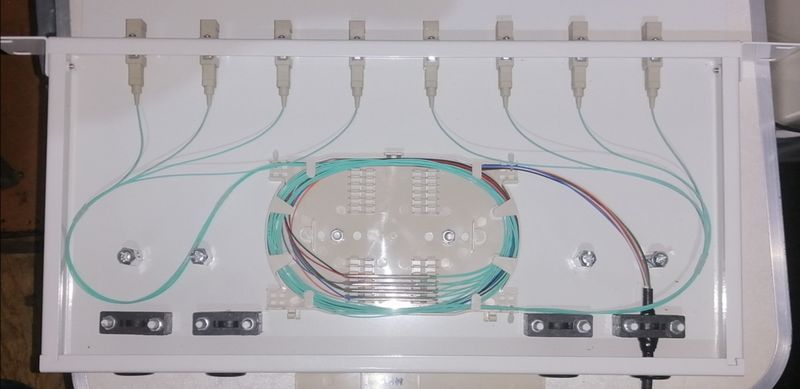

Оптические кроссы
Распределительные шкафы обеспечивают коммутацию волокон магистральных кабелей с абонентскими линиями или активным оборудованием. Кроссы оснащаются адаптерами под различные типы разъемов SC LC FC и сплиттерами для организации пассивных оптических сетей PON. Модульная конструкция позволяет наращивать емкость кросса по мере развития сети.
Оптические розетки
Абонентские терминальные устройства размещаются в помещениях пользователей и обеспечивают подключение модемов или медиаконвертеров. Розетки комплектуются адаптерами под тип разъемов активного оборудования и предохранительными колпачками для защиты неиспользуемых портов от загрязнения. Настенное или накладное исполнение обеспечивает удобство монтажа.
Тестирование и сертификация
Измерение оптических потерь
Сертификация методом OLTS подтверждает соответствие суммарных потерь линии требованиям стандартов TIA и ISO/IEC. Двухмодульная система проводит двусторонние измерения одновременно на всех рабочих длинах волн за считанные секунды. Результаты сравниваются с расчетным бюджетом потерь с выдачей вердикта PASS или FAIL.
Рефлектометрия линий
Построение рефлектограмм методом OTDR обеспечивает детальную диагностику состояния кабельных трасс с локализацией каждого события. График отображает качество сварных соединений наличие макроизгибов и расстояние до дефектов с точностью до метра. Двусторонние измерения компенсируют погрешность обратного рассеяния и дают истинные значения потерь.
Документация результатов
Протоколы испытаний содержат значения оптических потерь на всех длинах волн измеренную длину сегментов и рефлектограммы с указанием всех событий на линии. Комплект документов включает сертификаты калибровки измерительного оборудования и подтверждение соответствия международным стандартам. Документация необходима для постановки системы ВОЛС на гарантию производителя компонентов.
Интеграция в инфраструктуру
Гибридные кабельные системы
Объединение медных структурированных сетей для подключения рабочих мест и волоконно-оптических магистралей для высокоскоростных каналов создает оптимальную инфраструктуру. Централизованное размещение активного оборудования в серверных помещениях упрощает администрирование и техническое обслуживание. Совместимость компонентов различных производителей обеспечивается соблюдением международных стандартов.
Централизованное управление
Единая система мониторинга контролирует состояние медных и оптических линий активного сетевого оборудования и систем безопасности. Оперативное выявление деградации параметров позволяет проводить профилактические работы до возникновения серьезных неисправностей. Интеграция телекоммуникационных систем оптимизирует процессы управления инфраструктурой предприятия.
Инвестиции в профессиональный монтаж волоконно-оптических линий связи с использованием сертифицированного оборудования и последующей комплексной сертификацией гарантируют стабильную работу высокоскоростных каналов передачи данных на протяжении десятилетий с минимальными эксплуатационными расходами.
