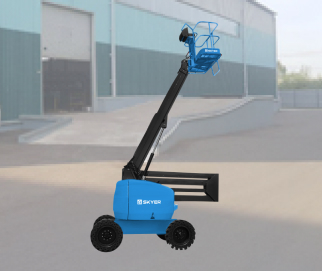

Конструкция: из чего состоит коленчатый подъёмник
Основные узлы типичного самоходного коленчатого подъёмника включают:
- Шасси — база, на которой монтируется оборудование. Может быть автомобильным (на шасси ГАЗ, КАМАЗ, Iveco и др.), гусеничным или самоходным на пневмоколёсах. Определяет проходимость и грузоподъёмность базового узла.
- Поворотная платформа (ротатор) — позволяет вращать стрелу на 360°, обеспечивая доступ к объектам с разных сторон без перемещения всей машины.
- Коленчатая стрела — состоит из двух и более секций, соединённых шарнирами. Первая секция крепится к поворотной платформе, последняя несёт рабочую корзину (люльку). Количество колен варьируется от 2 до 5 — чем их больше, тем сложнее траектория движения, но и выше гибкость позиционирования.
- Гидравлическая система — приводит в движение стрелу и корзину. Включает насос, гидроцилиндры (подъёма, вылета, поворота), распределительные клапаны и масляный бак.
- Рабочая корзина (люлька) — платформа для оператора и инструмента. Оснащена ограждениями, аварийным спуском, системой выравнивания (чтобы пол оставался горизонтальным при любом положении стрелы).
- Опорно-разгрузочное устройство (аутригеры) — выносные опоры (гидравлические или механические), расширяющие базу и предотвращающие опрокидывание при подъёме.
Принцип работы: как поднимается и перемещается стрела
Движение стрелы обеспечивается за счёт гидроцилиндров, установленных в шарнирах между звеньями. Каждый цилиндр отвечает за определённое движение:
- Цилиндр подъёма основания стрелы — регулирует угол наклона первого колена относительно поворотной платформы;
- Цилиндры сгиба-разгиба — управляют углами между коленями (в 2-коленных моделях — один цилиндр; в 3- и 4-коленных — по одному на каждый шарнир);
- Телескопический цилиндр (при наличии) — увеличивает вылет последнего звена (встречается в гибридных моделях «колено + телескоп»).
Управление может осуществляться:
- С пульта в корзине — основной режим для точного позиционирования;
- С нижнего поста (у основания) — для подъёма/спуска при пустой люльке или в аварийных ситуациях;
- Через дистанционный пульт — в некоторых моделях для позиционирования при монтаже.
Важная особенность: все движения синхронизированы так, чтобы корзина сохраняла горизонтальное положение независимо от конфигурации стрелы — за это отвечает система компенсации, реализованная либо механически (через параллелограммные звенья), либо гидравлически (датчики + электронный клапан).
Преимущества и ограничения по сравнению с другими типами
Коленчатые подъёмники не универсальны, но в своей нише — незаменимы. Сравнение по ключевым параметрам:
| Параметр | Коленчатый | Ножничный | Телескопический |
|---|---|---|---|
| Макс. высота подъёма | 15–45 м | 6–20 м | 20–70+ м |
| Горизонтальный вылет | Высокий (до 25 м) | Низкий (≤2 м) | Умеренный (до 18 м) |
| Манёвренность в стеснённых условиях | Отличная (обход препятствий) | Хорошая (компактность) | Ограниченная (требует прямой линии) |
| Грузоподъёмность корзины | 200–300 кг | 200–500 кг | 200–400 кг |
| Устойчивость на неровных поверхностях | Средняя (требует выравнивания аутригерами) | Высокая (низкий центр тяжести) | Низкая (высокий центр тяжести) |
Таким образом, коленчатый тип предпочтителен, когда:
- Нужно работать за препятствиями (деревья, здания, линии электропередач);
- Требуется «дотянуться» до точки, расположенной выше и глубже базы;
- Важна возможность точного позиционирования в трёх измерениях.
Безопасность: ключевые требования и системы
Работа на высоте сопряжена с повышенным риском. Поэтому современные коленчатые подъёмники оснащаются многоуровневой защитой:
- Механическая блокировка стрелы — фиксирует положение при отключении гидравлики;
- Аварийный спуск — ручной насос или клапан для опускания люльки при отказе основной системы;
- Ограничители грузоподъёмности — датчики давления, запрещающие подъём при перегрузке;
- Система контроля уклона — автоматически останавливает движение при превышении допустимого наклона основания (обычно >5°);
- Защита от касания ЛЭП — в профессиональных моделях: датчики напряжения, изолированные корзины (класс до 1000 В).
Согласно ГОСТ Р 59491-2021 и Правилам по охране труда при работе на высоте (утв. Минтрудом № 782н), перед началом работ необходимо:
- Проверить исправность тормозов и гидравлики;
- Установить машину на ровную поверхность;
- Выставить и зафиксировать все аутригеры;
- Провести визуальный осмотр стрелы и креплений;
- Убедиться, что в зоне работы нет посторонних и ЛЭП.
Сферы применения
Коленчатые подъёмники используются там, где нужна точность и гибкость:
- Коммунальное хозяйство — обслуживание фонарей, светофоров, рекламных конструкций;
- Энергетика — монтаж и ремонт ЛЭП, ТП, контактной сети;
- Строительство — фасадные работы, остекление, монтаж вентфасадов;
- МЧС и аварийные службы — спасение с высоты, работы по ликвидации последствий ЧС;
- Промышленность — обслуживание оборудования в цехах с высокими потолками.
Особенности эксплуатации и обслуживания
Для обеспечения долгого срока службы и безопасности требуется регулярное ТО:
- Ежедневно — проверка уровня масла, герметичности гидросистемы, работы тормозов и аварийного спуска;
- Раз в 250 моточасов — замена гидравлического фильтра, проверка люфтов в шарнирах;
- Раз в год — полная диагностика, испытание на грузоподъёмность, проверка систем безопасности;
- После инцидента (удар, опрокидывание) — обязательное техническое освидетельствование.
Особое внимание — условиям хранения: влажность, температура и пыль влияют на резиновые уплотнения гидроцилиндров. Зимой рекомендуется использовать гидравлическое масло с низкотемпературными присадками (до −30°C).
Коленчатый подъёмник — это не просто «машина с корзиной», а сложный инженерный комплекс, где каждое звено стрелы, каждый клапан и датчик выполняет свою роль в обеспечении безопасности и эффективности. Его главная сила — в способности «дотянуться туда, куда другие не могут», сохранив при этом устойчивость и контроль. Однако эта гибкость требует ответственности: от строгого соблюдения правил эксплуатации до квалифицированного обслуживания. В конечном счёте, надёжность коленчатого подъёмника зависит не только от стали и гидравлики, но и от культуры работы с ним — уважительного, взвешенного, профессионального подхода к технике и к самому процессу работы на высоте.
