В современном промышленном мире, где скорость, точность и повторяемость являются ключевыми факторами успеха, невозможно переоценить роль специализированной оснастки. Среди таких инструментов особое место занимают пресс-формы – уникальные устройства, которые позволяют превращать сырье в готовые изделия сложной геометрии с высокой эффективностью. От мельчайших деталей электроники до крупных компонентов автомобильной промышленности, от медицинских изделий до бытовой утвари – везде, где требуется массовое производство идентичных объектов, пресс-форма становится незаменимым звеном.
Что такое пресс-формы: общее определение и значение в промышленности

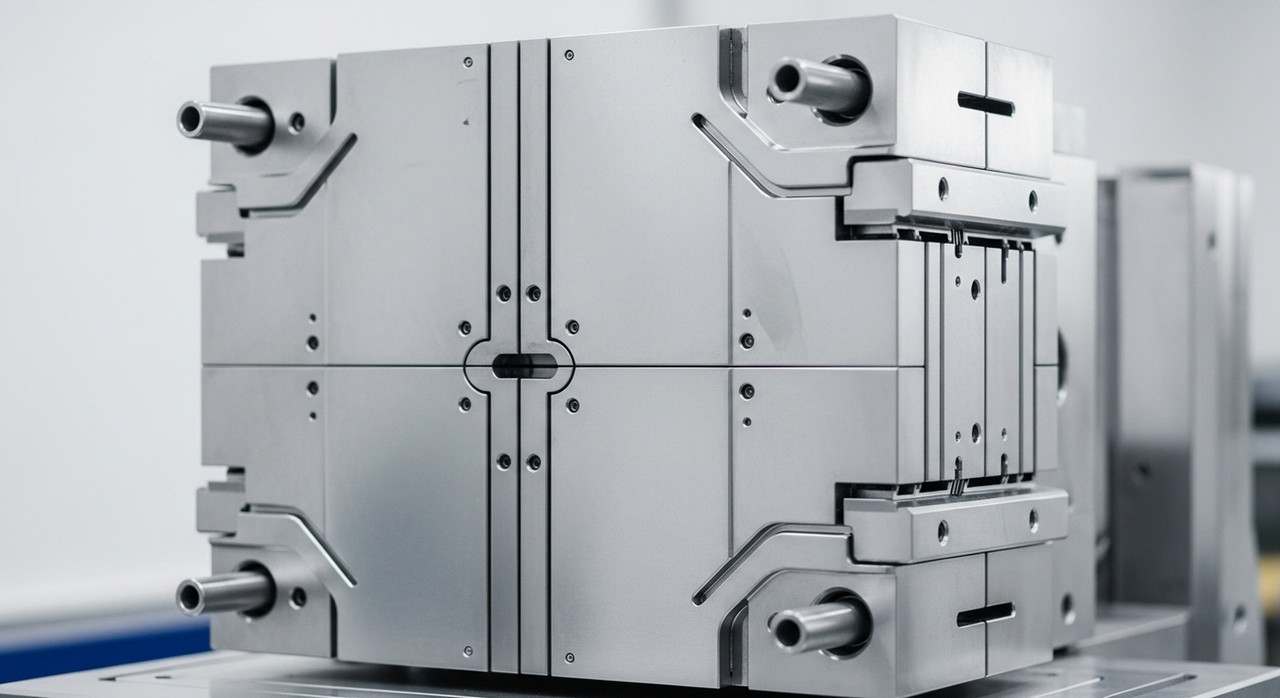

Пресс-форма – это высокоточный и сложный инструмент, предназначенный для придания определенной формы материалу под давлением и/или температурой. Это основная оснастка для различных видов литья и формования, таких как литье пластмасс под давлением, литье металлов, формование резинотехнических изделий и многих других. По сути, это матрица, которая формирует конечное изделие, обеспечивая его точные размеры, геометрию и качество поверхности.
Сущность и принцип действия пресс-формы
Сердцевина работы любой пресс-формы заключается в создании замкнутой полости, соответствующей геометрии будущего изделия. Материал (будь то расплавленный полимер, металл, резиновая смесь) впрыскивается или закладывается в эту полость, где он отвердевает или вулканизируется, принимая заданную форму. После остывания или отверждения пресс-форма раскрывается, и готовое изделие извлекается. Этот циклический процесс позволяет производить тысячи и миллионы идентичных деталей с минимальными отклонениями. Подробнее об этой теме смотрите на сайте ppform.ru.
Исторический обзор: от простых форм до высокотехнологичных систем
Первые примитивные формы для литья металлов появились еще в древности. Однако настоящий расцвет технологии пресс-форм начался с изобретением термопластов в середине XIX века и развитием литья под давлением. С каждым десятилетием конструкции становились все сложнее, а материалы для их изготовления – прочнее и долговечнее. Сегодня пресс-форма – это не просто набор стальных блоков, а сложная инженерная система, интегрирующая механику, гидравлику, электронику и терморегуляцию, управляемая компьютерными системами.
Пресс-формы – это не просто инструменты, а ключевые архитекторы массового производства. Их эволюция от простых матриц до высокотехнологичных систем отражает весь путь индустриального прогресса, обеспечивая точность и эффективность, необходимые для современной экономики.
Ключевая роль пресс-форм в современном массовом производстве

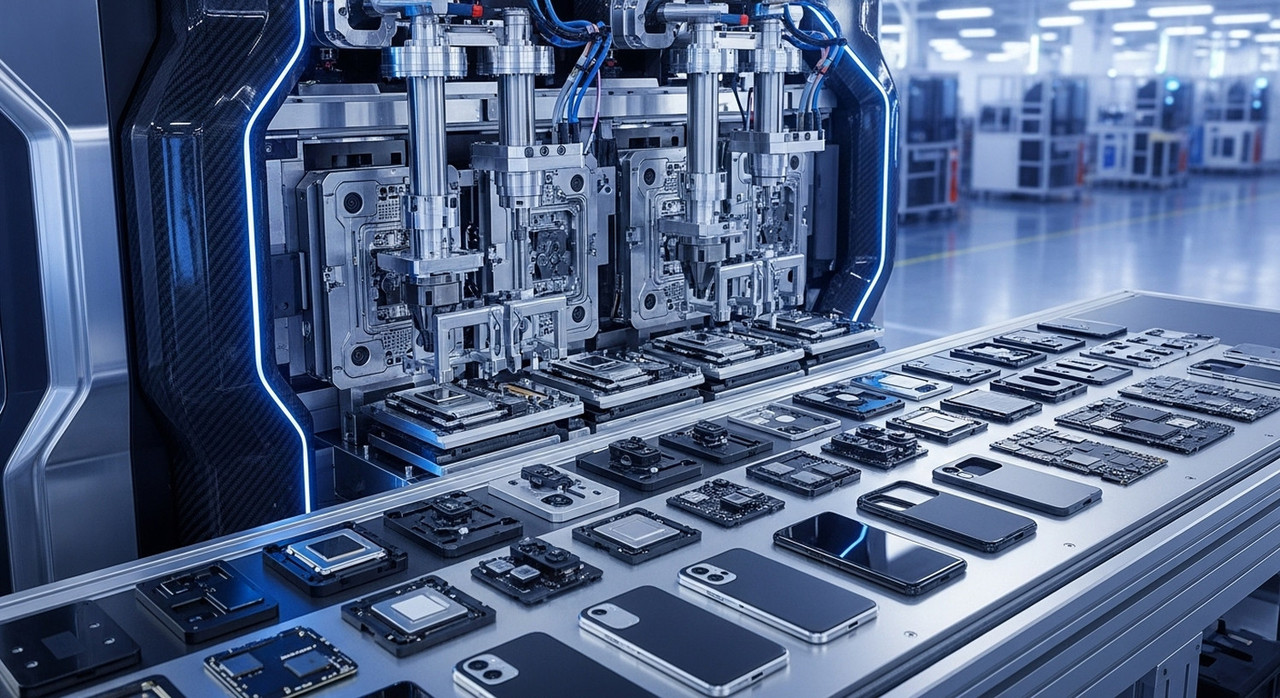

В мире, где потребительский спрос требует огромного разнообразия продуктов в больших объемах, пресс-формы являются краеугольным камнем. Они обеспечивают высокую производительность, низкую себестоимость единицы продукции при крупносерийном производстве и безупречную повторяемость характеристик изделий. Без них невозможно представить себе современное автомобилестроение, производство бытовой техники, электроники или даже упаковки.
Отличие пресс-форм от других видов формообразующей оснастки
Важно понимать разницу между пресс-формами и другими видами оснастки, например, штампами или матрицами для глубокой вытяжки. Пресс-форма, как правило, работает с материалами, которые находятся в жидком или пластичном состоянии, заполняя объемную полость. Штампы же обычно деформируют листовой материал или осуществляют его резку, работая на плоскости или по контуру. Ключевое отличие пресс-форм – это формирование объемного изделия из аморфной или расплавленной массы.
Основные виды пресс-форм по материалу и технологии обработки
Разнообразие промышленных материалов и технологий формования обусловило создание множества типов пресс-форм, каждый из которых адаптирован под конкретные задачи и условия производства.
Пресс-формы для литья пластмасс и полимеров
Это, пожалуй, самый распространенный тип пресс-форм, используемый для изготовления миллиардов изделий из термопластов и реактопластов.
Холодноканальные пресс-формы: особенности и применение
В холодноканальных пресс-формах расплав полимера подается через систему каналов (литников) в формующую полость. После каждого цикла литья материал в этих каналах остывает и отвердевает вместе с изделием. Эта «литниковая система» затем отделяется от готового изделия и, как правило, отправляется на переработку. Преимущества: простота конструкции, невысокая стоимость, легкость в обслуживании. Недостатки: отходы материала, необходимость отделения литников, что замедляет процесс и требует дополнительных операций.
Горячеканальные пресс-формы: преимущества и принцип работы
Горячеканальные системы поддерживают расплавленный полимер в литниковых каналах в постоянно разогретом состоянии, не давая ему остыть. Это достигается за счет нагревательных элементов, интегрированных в систему. Таким образом, после каждого цикла из пресс-формы извлекается только готовое изделие, без литниковых отходов. Преимущества: отсутствие отходов, сокращение времени цикла, возможность автоматизации, улучшенное качество изделий. Недостатки: высокая начальная стоимость, сложность конструкции и обслуживания.
Пресс-формы для литья термопластов под давлением
Это наиболее распространенный метод для полимеров. Расплавленный термопласт (полиэтилен, полипропилен, ABS и т.д.) под высоким давлением впрыскивается в закрытую форму, быстро остывает и твердеет. Пресс-формы для термопластов часто имеют сложную систему охлаждения для ускорения цикла.
Пресс-формы для реактопластов: компрессионное и трансферное литье
Реактопласты (например, фенолформальдегидные смолы, эпоксиды) отверждаются необратимо под воздействием температуры и давления, образуя пространственно-сшитую структуру. Компрессионное литье предполагает закладку предварительно нагретого материала непосредственно в открытую форму, которая затем закрывается, и материал полимеризуется. При трансферном литье материал разогревается в отдельной камере и затем впрыскивается в закрытую форму. Эти процессы требуют пресс-форм с системой нагрева, а не охлаждения.
Пресс-формы для литья металлов (литье под давлением)
Данный тип пресс-форм предназначен для создания металлических деталей с высокой точностью и гладкостью поверхности.
Пресс-формы для цветных металлов и сплавов (алюминий, цинк, магний)
Эти сплавы имеют относительно низкую температуру плавления, что делает их идеальными для литья под давлением. Пресс-формы для них изготавливаются из высокопрочных, термостойких сталей и часто оснащаются сложными системами охлаждения для быстрого затвердевания металла. Применяются в автомобилестроении, электронике, бытовой технике.
Пресс-формы для литья черных металлов (сталь, чугун)
Литье стали и чугуна под давлением является более сложным из-за их высоких температур плавления и абразивных свойств. Такие пресс-формы требуют еще более специализированных жаропрочных материалов и технологий обработки, часто с использованием керамических вставок или покрытий.
Пресс-формы для формования резинотехнических изделий (РТИ)
РТИ (уплотнители, прокладки, шланги) производятся из резиновых смесей путем вулканизации под давлением и температурой.
Компрессионные пресс-формы для резины
Смесь закладывается в открытую нагретую форму, которая затем закрывается. Под давлением и высокой температурой происходит вулканизация. Отличаются простотой, но имеют ограничения по геометрии и требуют ручной загрузки.
Инжекционные (литьевые) пресс-формы для РТИ
Резиновая смесь предварительно нагревается и впрыскивается в закрытую нагретую форму, где происходит вулканизация. Это обеспечивает высокую производительность, автоматизацию и возможность создания сложных изделий.
Пресс-формы для стеклоформования
Стеклоформование – это процесс придания формы расплавленному стеклу. Пресс-формы для стекла работают при очень высоких температурах и подвергаются экстремальным термическим нагрузкам. Они изготавливаются из специальных жаропрочных сплавов и графита, а их конструкция обеспечивает быстрое охлаждение изделия.
Пресс-формы для производства композитных материалов
В этой области пресс-формы часто используются для формования препрегов (предварительно пропитанных связующим волокон) или для процессов RTM (Resin Transfer Moulding), когда жидкая смола впрыскивается в форму, заполненную сухими волокнами. Эти пресс-формы могут быть выполнены из различных материалов, включая металл, полимерные композиты, и часто имеют интегрированные системы нагрева/охлаждения и вакуумирования.
Пресс-формы для пищевой и медицинской промышленности: особые требования
К этим пресс-формам предъявляются самые строгие требования по чистоте, стерильности, коррозионной стойкости и отсутствию выделения вредных веществ. Они часто изготавливаются из нержавеющих сталей, имеют высокую степень полировки поверхностей, а их конструкция исключает возможность скопления загрязнений. Используются для производства одноразовой посуды, медицинских шприцев, контейнеров, упаковки для продуктов питания.
Разнообразие материалов и технологий диктует уникальные требования к каждой пресс-форме. От температуры и давления до агрессивности среды – каждый фактор влияет на выбор конструкции, материалов и методов обработки, обеспечивая оптимальное решение для конкретной задачи.
Конструктивные элементы и анатомия пресс-формы
Каждая пресс-форма, независимо от ее назначения, представляет собой сложную систему взаимосвязанных компонентов, каждый из которых выполняет свою уникальную функцию, обеспечивая точность и эффективность процесса формования.
Материалы для изготовления пресс-форм: выбор и свойства
Выбор материала для пресс-формы – критически важный этап, определяющий ее ресурс, точность и стоимость.
Инструментальные стали: марки, легирование и термообработка
Основным материалом являются инструментальные стали различных марок (например, 40ХНМА, 5ХНМ, H13, P20, S7, D2). Они выбираются исходя из требуемой твердости, износостойкости, прочности, вязкости и коррозионной стойкости. Легирование (добавление хрома, молибдена, ванадия и т.д.) улучшает эти свойства. Термообработка (закалка, отпуск) играет ключевую роль в формировании микроструктуры стали и достижении необходимых механических характеристик.
Сплавы на основе алюминия для пресс-форм
Алюминиевые сплавы (например, 7075, 6061) используются для изготовления пресс-форм, предназначенных для мелкосерийного производства или прототипирования. Их преимущества – легкость обработки, низкая стоимость и хорошая теплопроводность. Недостатки – меньшая износостойкость и долговечность по сравнению со сталями.
Применение медных сплавов, бериллиевой бронзы и композитов
Медные сплавы и бериллиевая бронза обладают исключительной теплопроводностью, что делает их идеальными для вставок в особо горячие зоны пресс-формы, где требуется быстрое охлаждение. Композитные материалы (например, на основе эпоксидных смол с наполнителем) применяются для создания форм для низкотемпературного формования или для очень малых серий, а также в качестве вспомогательных элементов.

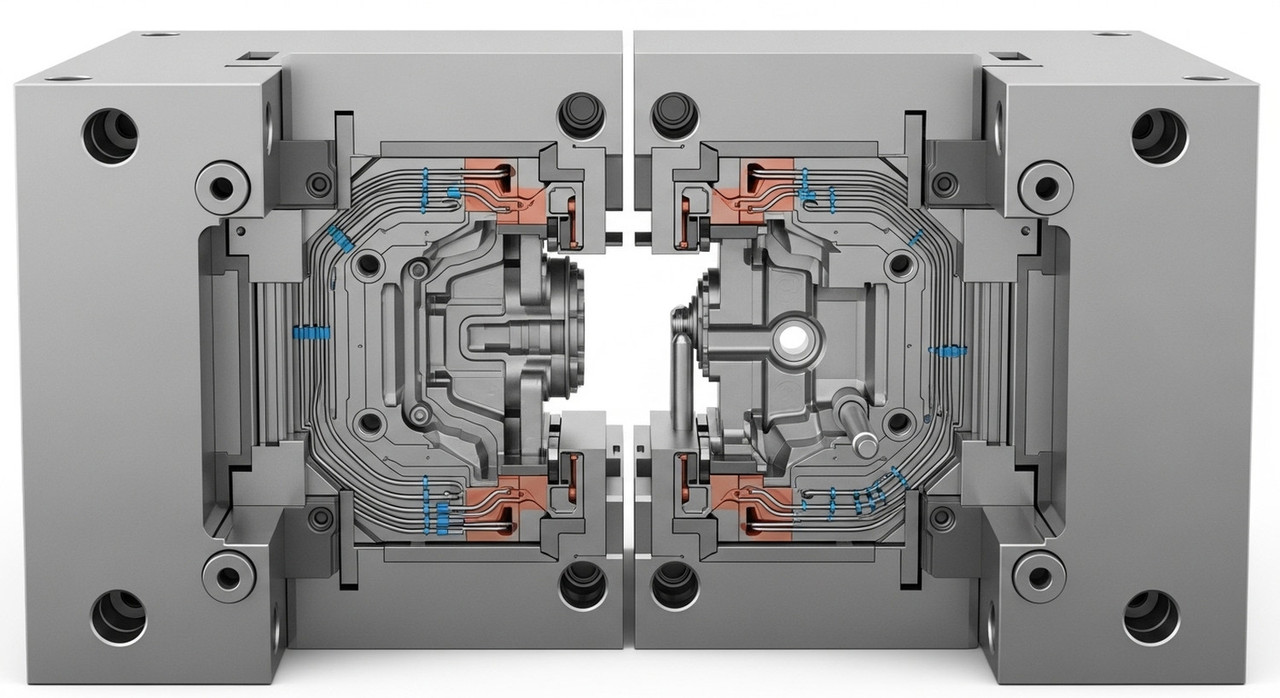

Основные компоненты и блоки типовой пресс-формы
Независимо от сложности, любая пресс-форма состоит из ряда базовых узлов.
Матрица (неподвижная часть) и пуансон (подвижная часть): функции и геометрия
Эти две основные части формируют рабочую полость пресс-формы. Матрица обычно закреплена на неподвижной плите литьевой машины, а пуансон – на подвижной. Их сопряжение определяет точную геометрию изделия. Поверхности матрицы и пуансона должны быть обработаны с высокой точностью и иметь необходимую чистоту поверхности.
Литниковая система: сприу, раннер, гейт (центральный, разводящий, впускной канал)
Сприу (центральный литник) – это основной канал, по которому материал поступает из сопла машины в пресс-форму. Раннер (разводящий литник) – система каналов, распределяющая материал от сприу к нескольким формующим полостям или различным точкам впрыска одной полости. Гейт (впускной канал) – это короткий, часто сужающийся канал, через который материал попадает непосредственно в формообразующую полость. Конструкция литниковой системы критически важна для равномерного заполнения формы и качества изделия.
Система выталкивания: выталкиватели, возвратные штифты, плита выталкивания
После отверждения изделия, оно должно быть безопасно извлечено из формы. Система выталкивания состоит из выталкивателей (штырей, плиток, гильз), которые при открытии пресс-формы выдвигаются и выталкивают готовое изделие. Возвратные штифты обеспечивают возврат выталкивателей в исходное положение. Плита выталкивания приводит в движение всю систему.
Система охлаждения/нагрева: каналы, терморегуляция, контроль температуры
Поддержание оптимальной температуры пресс-формы – залог качества и скорости цикла. Для термопластов используются каналы охлаждения, по которым циркулирует вода или масло. Для реактопластов и РТИ – каналы нагрева (электрические ТЭНы или циркуляция горячего масла). Системы терморегуляции с датчиками температуры и контроллерами обеспечивают заданный температурный режим.
Направляющие элементы: колонки, втулки, замки и их роль в точности
Направляющие колонки и втулки обеспечивают точное сопряжение подвижной и неподвижной частей пресс-формы при каждом закрытии, предотвращая смещение и гарантируя высокую точность изделия. Замки (конические, цилиндрические) также используются для точного центрирования и фиксации частей пресс-формы.
Системы крепления и центрирования пресс-формы в машине
Пресс-форма должна быть надежно закреплена на плитах литьевой машины. Это достигается с помощью прижимных пластин, болтов и центрирующих колец, которые обеспечивают правильное положение пресс-формы относительно сопла инжектора.
Специальные элементы: гидроцилиндры, слайды, подъемники
Для создания изделий со сложной геометрией (например, с поднутрениями, отверстиями, расположенными не по оси разъема) используются специальные подвижные элементы: слайды (боковые ползуны) и подъемники (гидроцилиндры, клиновые толкатели). Они позволяют формировать боковые полости и извлекать изделие без повреждений.
Технологии изготовления пресс-форм: от проектирования до финишной обработки
Создание пресс-формы – это сложный, многостадийный процесс, требующий высокой квалификации, современного оборудования и передовых технологий.
Проектирование пресс-форм: CAD/CAM/CAE системы и их роль
Современное проектирование пресс-форм немыслимо без использования компьютерных систем. CAD (Computer-Aided Design) системы позволяют создавать точные 3D-модели изделия и самой пресс-формы. CAM (Computer-Aided Manufacturing) системы генерируют управляющие программы для станков с ЧПУ. CAE (Computer-Aided Engineering) системы используются для инженерных расчетов и симуляций.
Моделирование литьевого процесса (Moldflow analysis)
Одним из важнейших этапов проектирования является моделирование литьевого процесса (например, с помощью программ ANSYS Fluent, Moldflow). Это позволяет заранее спрогнозировать поведение материала внутри формы: как он будет заполнять полость, где могут возникнуть воздушные пузыри, утяжки, коробление, как будет происходить охлаждение. Такой анализ позволяет оптимизировать конструкцию пресс-формы еще до начала ее изготовления, существенно сокращая время и затраты.
Оптимизация конструкции для долговечности и производительности
На этапе проектирования закладываются решения, которые определят срок службы пресс-формы и ее производительность. Это включает выбор оптимального расположения литниковой системы, системы охлаждения, толщины стенок, применение стандартных элементов, минимизацию зон концентрации напряжений и другие аспекты, направленные на повышение надежности и эффективности.
Механическая обработка: традиционные методы
Несмотря на появление новых технологий, традиционные методы механической обработки остаются основой для изготовления большинства компонентов пресс-форм.
Фрезерование: высокоскоростное и контурное
Фрезерование на высокоточных станках с ЧПУ является ключевым методом для создания сложных поверхностей и полостей пресс-форм. Высокоскоростное фрезерование (HSM) позволяет достигать высокой чистоты поверхности и точности, сокращая время обработки. Контурное фрезерование используется для создания сложных 3D-форм.
Токарная обработка, шлифование, притирка и полировка
Токарная обработка применяется для изготовления цилиндрических деталей (колонок, втулок, выталкивателей). Шлифование и притирка обеспечивают высокую точность размеров и плоскостности сопрягаемых поверхностей. Полировка необходима для создания гладких, высококачественных поверхностей формообразующих полостей, что влияет на внешний вид изделия и легкость его извлечения.
Электроэрозионная обработка (ЭЭО): особенности и преимущества
ЭЭО – незаменимый метод для обработки твердых сплавов и создания сложных, труднодоступных полостей, которые невозможно получить механическим путем.
Прошивная ЭЭО для сложных полостей и тонких элементов
При прошивной ЭЭО электрод-инструмент копирует форму будущей полости и «прожигает» ее в заготовке с помощью электрических разрядов. Это позволяет создавать очень глубокие и сложные формы, внутренние углы с малым радиусом и тонкие стенки.
Проволочная ЭЭО для изготовления матриц и пуансонов
Проволочная ЭЭО использует тонкую проволоку как режущий инструмент. Она идеально подходит для вырезания точных контуров матриц, пуансонов и вставок, обеспечивая высокую точность и чистоту поверхности среза.
Аддитивные технологии (3D-печать) в производстве пресс-форм
3D-печать все активнее интегрируется в процесс создания пресс-форм, предлагая новые возможности.
Металлическая 3D-печать для изготовления функциональных компонентов
Технологии DMLS (Direct Metal Laser Sintering) или SLM (Selective Laser Melting) позволяют печатать металлические компоненты пресс-форм (вставки, части формообразующих полостей) со сложной внутренней структурой, например, с конформными каналами охлаждения, которые идеально повторяют контур изделия, значительно повышая эффективность теплоотвода.
Применение полимерной 3D-печати для прототипирования и быстрого оснащения
Полимерная 3D-печать используется для быстрого прототипирования деталей пресс-форм, тестовых образцов изделий, а также для создания временной или малосерийной оснастки. Это значительно сокращает время и стоимость разработки.
Сочетание традиционных и передовых технологий, таких как CAD/CAM/CAE и 3D-печать, позволяет создавать пресс-формы невиданной сложности и точности. Это не просто производство инструмента, а инженерное искусство, где каждая деталь имеет значение.
Лазерная обработка и другие методы финишной доводки
После основной обработки пресс-формы часто требуется финишная доводка.
Текстурирование поверхности пресс-форм
Лазерное текстурирование позволяет наносить на поверхность формообразующей полости различные узоры, текстуры (например, имитацию кожи, дерева) или логотипы, придавая готовому изделию эстетичный вид.
Нанесение защитных и упрочняющих покрытий (PVD, CVD)
Покрытия (такие как нитрид титана (TiN), нитрид хрома (CrN), алмазоподобные покрытия (DLC)) наносятся методом PVD (Physical Vapor Deposition) или CVD (Chemical Vapor Deposition). Они значительно увеличивают твердость, износостойкость, коррозионную стойкость рабочих поверхностей пресс-формы, а также уменьшают коэффициент трения, облегчая извлечение изделия и продлевая срок службы инструмента.
Эксплуатация, обслуживание и жизненный цикл пресс-формы
Срок службы и эффективность работы пресс-формы во многом зависят не только от ее качества изготовления, но и от правильной эксплуатации и своевременного обслуживания.
Процесс ввода пресс-формы в эксплуатацию: испытания и отладка
После изготовления пресс-форма проходит этап испытаний и отладки (так называемый «try-out» или «first shot»). В этот период проводятся пробные циклы литья, оптимизируются параметры процесса (температура, давление, время выдержки), выявляются и устраняются конструктивные недочеты, дефекты изделия. Цель – добиться стабильного производства качественных изделий с максимальной производительностью.
Режимы эксплуатации: влияние на срок службы и качество продукции
На срок службы пресс-формы существенно влияют режимы эксплуатации. Работа на предельных температурах, с использованием агрессивных материалов, при неоптимальных параметрах литья (например, слишком высокое давление впрыска) может привести к ускоренному износу, деформации и преждевременному выходу из строя. Соблюдение рекомендованных режимов продлевает ресурс инструмента.
Плановое техническое обслуживание и профилактический ремонт
Регулярное техническое обслуживание – залог долгой и бесперебойной работы пресс-формы.
Очистка, смазка, инспекция ключевых компонентов
После определенного количества циклов или по графику пресс-форма разбирается для тщательной очистки формообразующих полостей, литниковых каналов, системы выталкивания. Проводится инспекция на предмет износа, коррозии, трещин. Движущиеся части смазываются специальными высокотемпературными смазками.
Замена изнашиваемых элементов
Некоторые элементы пресс-формы, такие как выталкиватели, направляющие втулки, нагревательные элементы, подвержены более интенсивному износу. Их плановая замена до возникновения серьезных поломок предотвращает дорогостоящие простои и аварии.
Диагностика и устранение типовых неисправностей
Несмотря на все меры предосторожности, неисправности могут возникать. Важна своевременная диагностика.
Износ рабочих поверхностей: причины и способы восстановления
Износ проявляется в изменении геометрии, появлении царапин, заусенцев. Причинами могут быть абразивные наполнители в материале, коррозия, эрозия. Восстановление включает шлифовку, полировку, наплавку или замену поврежденных вставок.
Деформация и поломки элементов пресс-формы
Могут быть вызваны перегрузками, температурными шоками, ошибками в сборке. Устранение требует либо ремонта (сварка, фрезеровка), либо полной замены поврежденных компонентов.
Модернизация и адаптация пресс-форм под новые задачи
Иногда пресс-форму можно модернизировать, чтобы адаптировать ее под выпуск модифицированного изделия или увеличить производительность. Это может включать изменение конфигурации формующих вставок, интеграцию горячеканальной системы или улучшение системы охлаждения. Модернизация часто экономически выгоднее, чем изготовление новой пресс-формы.
Влияние условий хранения на состояние пресс-формы
Правильное хранение пресс-формы между циклами эксплуатации критически важно. Форма должна быть очищена, смазана антикоррозионными средствами и храниться в сухом помещении, чтобы предотвратить коррозию и механические повреждения.
Применение пресс-форм в различных отраслях промышленности
Универсальность и эффективность технологии пресс-форм обусловили ее широкое распространение практически во всех отраслях промышленности.
Автомобилестроение: от элементов салона до деталей двигателя
Автомобильная промышленность – один из крупнейших потребителей продукции, произведенной с помощью пресс-форм. Это детали салона (приборные панели, дверные карты, сиденья), элементы экстерьера (бамперы, обтекатели, решетки радиатора), компоненты двигателя и трансмиссии (корпуса, крышки, коллекторы), фары, фонари и многое другое. Применяются пресс-формы для пластмасс, металлов (литье под давлением) и композитов.
Производство бытовой техники и электроники: корпусные детали, компоненты

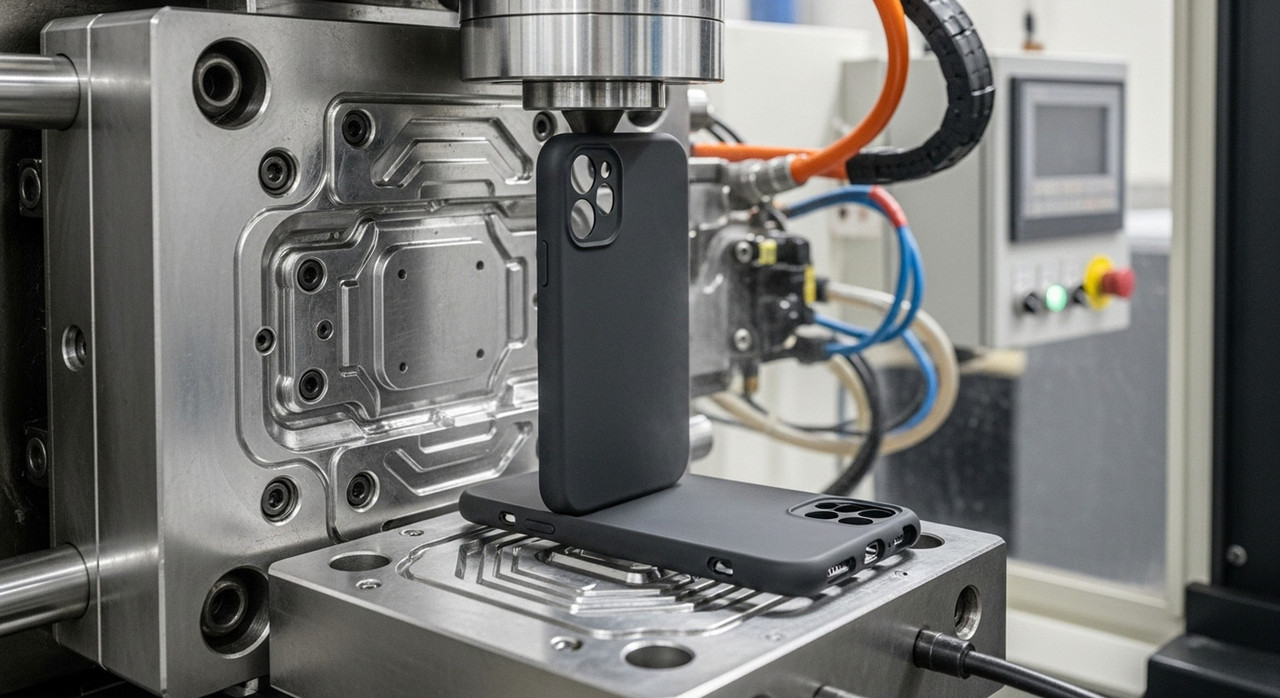

Корпуса телевизоров, холодильников, стиральных машин, пылесосов, мобильных телефонов, компьютеров, чайников, кофеварок – все эти изделия изготавливаются с использованием пресс-форм. Они обеспечивают точность сопряжения деталей, эстетичный внешний вид и функциональность.
Медицинская промышленность: одноразовые инструменты, импланты, упаковка
В медицине требования к чистоте, точности и биосовместимости особенно высоки. Пресс-формы используются для производства шприцев, катетеров, пробирок, колпачков, корпусов медицинских приборов, а также некоторых видов имплантов из полимеров и металлов. Часто используются многогнездные формы для массового выпуска одноразовых стерильных изделий.
Упаковочная индустрия: бутылки, контейнеры, крышки, пленки
Практически вся современная упаковка – это продукт использования пресс-форм. Пластиковые бутылки, банки, контейнеры для пищевых продуктов, крышки, колпачки, ящики, блистеры – все это изготавливается путем литья под давлением, выдувного формования или термоформования, для которых необходима соответствующая оснастка.
Строительство: фитинги, профили, элементы инженерных систем
В строительстве пресс-формы применяются для изготовления полимерных фитингов для водоснабжения и канализации, оконных и дверных профилей (методом экструзии через фильеры, которые также являются формообразующей оснасткой), элементов дренажных систем, утеплителей.
Аэрокосмическая отрасль: легкие и прочные компоненты
В этой отрасли, где критически важен каждый грамм веса и высочайшая прочность, пресс-формы используются для формования компонентов из высокотехнологичных композитных материалов (углепластиков, стеклопластиков) и легких металлических сплавов. Это могут быть элементы обшивки, внутренние детали, кронштейны.
Товары народного потребления: игрушки, мебель, спортивный инвентарь
От детских игрушек и садовой мебели до элементов спортивного инвентаря (шлемы, защитные элементы, ручки тренажеров) – пресс-формы позволяют создавать широкий ассортимент потребительских товаров с разнообразным дизайном и функциональностью по доступной цене.
Преимущества и недостатки технологии пресс-форм
Как и любая технология, использование пресс-форм имеет свои сильные и слабые стороны, которые необходимо учитывать при планировании производства.
Ключевые достоинства: высокая производительность, точность, повторяемость
Главные преимущества пресс-форм – это возможность массового производства идентичных изделий с высокой скоростью. Одно гнездо может производить тысячи деталей в день, а многогнездная форма – десятки и сотни тысяч. Каждое изделие будет точно соответствовать заданным размерам и форме, что критически важно для сборочных производств.
Экономическая эффективность при крупносерийном производстве
Несмотря на высокую начальную стоимость пресс-формы, при производстве больших партий продукции затраты на ее изготовление быстро окупаются. Низкая себестоимость единицы изделия, отсутствие или минимальное количество отходов (особенно с горячеканальными системами) делают эту технологию чрезвычайно выгодной для крупносерийного выпуска.
Возможность создания сложных геометрических форм
Пресс-формы позволяют создавать изделия практически любой сложности, включая детали с тонкими стенками, сложными внутренними полостями, ребрами жесткости, поднутрениями и элементами крепления, которые было бы невозможно или чрезвычайно дорого изготовить другими методами.
Основные недостатки: высокая начальная стоимость, длительные сроки изготовления
Создание пресс-формы – это дорогостоящий и длительный процесс. Цена может варьироваться от нескольких тысяч до сотен тысяч долларов, а сроки изготовления – от нескольких недель до нескольких месяцев, в зависимости от сложности. Это делает технологию нерентабельной для мелкосерийного или единичного производства.
Ограничения по дизайну и материалам, связанные с технологией литья
При проектировании изделий для литья под давлением необходимо учитывать технологические ограничения, такие как уклоны для легкого извлечения, минимальные радиусы скругления, равномерная толщина стенок для предотвращения утяжек. Не все материалы подходят для литья под давлением, а выбор материала может ограничивать дизайн.
Потенциальные проблемы качества и способы их предотвращения
Неправильно спроектированная или изношенная пресс-форма может стать причиной дефектов: утяжек, облоя, неполного заполнения, коробления, воздушных пузырей. Предотвращение этих проблем требует тщательного проектирования, точного изготовления, правильного обслуживания и контроля параметров процесса литья.
Инновации и перспективы развития в области пресс-форм
Индустрия пресс-форм постоянно развивается, интегрируя новейшие технологии и подходы для повышения эффективности, качества и гибкости производства.
Конформное охлаждение: повышение эффективности и качества
Конформное охлаждение – одна из самых значимых инноваций. Вместо прямых каналов охлаждения, располагающихся на фиксированном расстоянии от поверхности, создаются каналы, которые точно повторяют геометрию формующей полости. Это достигается с помощью аддитивных технологий (3D-печати металлами). Результат – более равномерное и быстрое охлаждение изделия, сокращение времени цикла, снижение коробления и улучшение качества.
Интеллектуальные пресс-формы: датчики, мониторинг, предиктивное обслуживание
Будущее за «умными» пресс-формами, оснащенными множеством датчиков (температуры, давления, потока). Эти датчики позволяют в режиме реального времени мониторить все параметры процесса литья, выявлять отклонения, прогнозировать износ и планировать обслуживание (предиктивное обслуживание), минимизируя простои и оптимизируя работу.
Использование новых материалов для изготовления пресс-форм
Разрабатываются новые сплавы с улучшенными свойствами – более высокой теплопроводностью, износостойкостью, коррозионной стойкостью. Применение керамических и композитных материалов в качестве вставок или покрытий также расширяет возможности пресс-форм, особенно для работы с агрессивными или высокотемпературными материалами.
Интеграция с искусственным интеллектом и машинным обучением в проектировании
ИИ и машинное обучение начинают играть важную роль в оптимизации проектирования пресс-форм. Алгоритмы могут анализировать огромные объемы данных о предыдущих проектах, результатах моделирования и эксплуатации, предлагая оптимальные конструктивные решения, сокращая время разработки и минимизируя риски ошибок.
Экологические аспекты: сокращение отходов, энергоэффективность, переработка
Современное производство стремится к устойчивости. Пресс-формы вносят свой вклад через использование горячеканальных систем (сокращение отходов), оптимизацию циклов (энергоэффективность) и проектирование для легкой переработки материалов. Разработка пресс-форм для производства биоразлагаемых полимеров и использование переработанных материалов также являются важными направлениями.
Быстрое прототипирование и малосерийное производство: новые возможности
Развитие 3D-печати позволяет создавать «быстрые» пресс-формы из полимерных или недорогих металлических материалов. Это открывает двери для экономичного прототипирования и даже мелкосерийного производства, позволяя быстро выводить на рынок новые продукты без значительных начальных инвестиций в дорогую оснастку.
